一、道路空洞的危害与检测难点

道路空洞是地下空隙或脱空现象，若不及时发现，可能导致路面塌陷，威胁交通安全。传统检测方法（如探地雷达、钻探）存在成本高、效率低或覆盖范围有限等问题。瞬态面波技术凭借其高效、无损、高分辨率的特点，成为道路空洞检测的重要手段。

二、瞬态面波技术原理

瞬态面波通过激发弹性波，利用不同频率波在地下的传播速度差异（频散特性），反演地下介质的剪切波速度结构。剪切波速度与岩土介质的密实度密切相关，空洞或松散区域会表现为明显的低速异常，从而精准定位病害。

三、数据采集：精准布阵，抗噪有方

（一）测线部署要点

1）连续完整：测线需全程贯通，确保数据无遗漏。

2）避噪原则：避开人流高峰、机械作业等噪音时段，提升信号纯净度。

（二）四步采集流程

1）初始布阵：在测线起点布置12或24个检波器，构建数据采集“前沿阵地”。

2）震源激发：在距检波器一定偏移距处激发弹性波，记录首组波形数据。

3）滚动推进：震源与检波器阵列整体前移，保留部分重合点位，确保数据衔接。

4）循环作业：重复滚动步骤，直至完成整条测线覆盖。

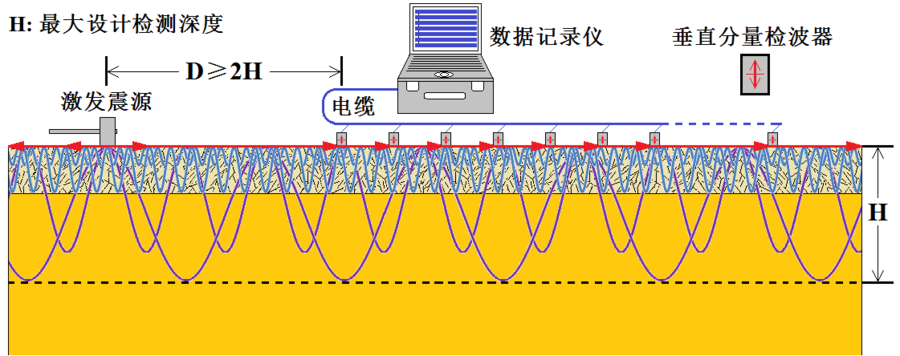

高密度面波数据采集方法示意图

（三）抗干扰进阶技术

1）多次叠加法：同一检波器阵列搭配不同偏移距激发，通过数据叠合压制交通等环境噪音。

2）设备组合：采用垂直分量检波器+数据记录仪，精准捕捉面波信号。

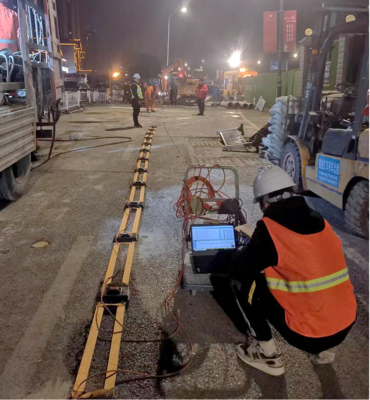

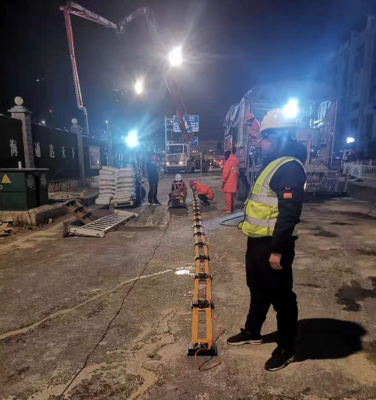

瞬态面波数据采集示例

四、数据处理：抽丝剥茧，洞见地下

瞬态面波数据处理，包括波形处理、频散分析、地下构造分析和反演成图。

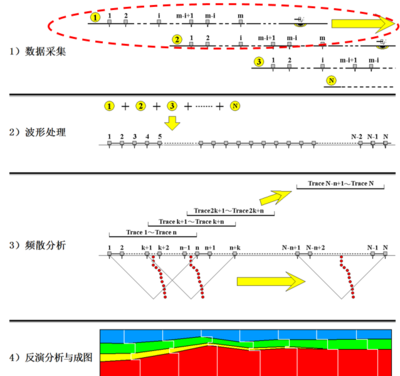

数据处理流程

  （一）波形处理：去伪存真三部曲

1）坐标校准：为原始数据标注空间坐标，构建地理参照体系。

2）噪音过滤：运用数学算法剔除直达波、折射波等干扰信号，提纯面波数据。

3）大排列合并：将分段采集数据拼接为覆盖全测线的连续“大排列”，提升分析维度。

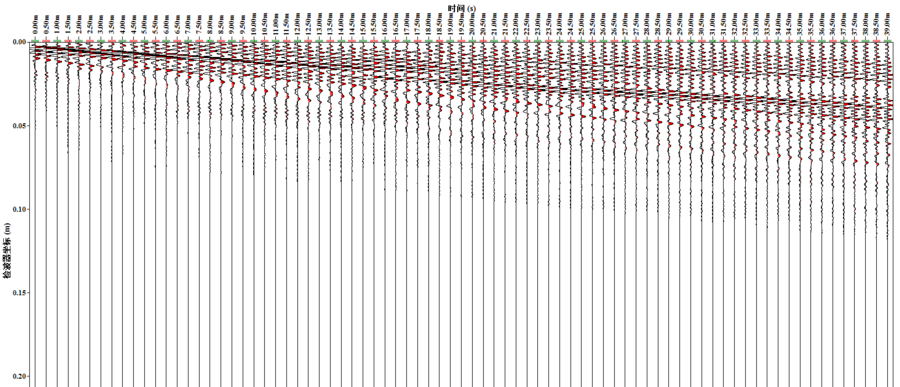

测线波形图示例

（二）频散分析：解密面波的“速度密码”

1）核心方法:

-速度扫描法：抗干扰能力强，逐频率搜索最优传播速度；

- F-K法：基于频率-波数谱分析，适用于复杂地质条件；

2）技术路径：通过快速傅里叶变换（FFT）分解时序信号，逐频率计算相位速度，生成频散图谱。

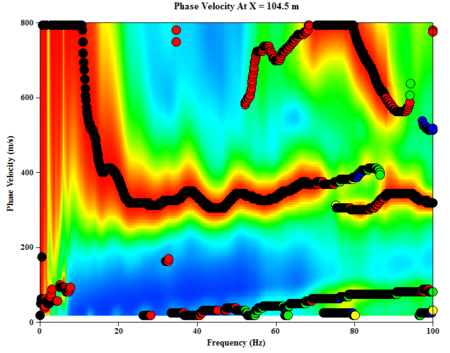

频散分析图谱示例

（三）构造反演：从曲线到地下模型

1）层状模型假设：基于平行层状地下构造模型，通过理论与实测频散曲线比较及算法修改模型直至差值足够小。

2）组合策略：采用遗传算法与最小二乘法结合的复合算法，先以遗传算法求解，收敛到一定程度后将结果作为最小二乘法初始模型，利用最小二乘法加速收敛以提高效率。

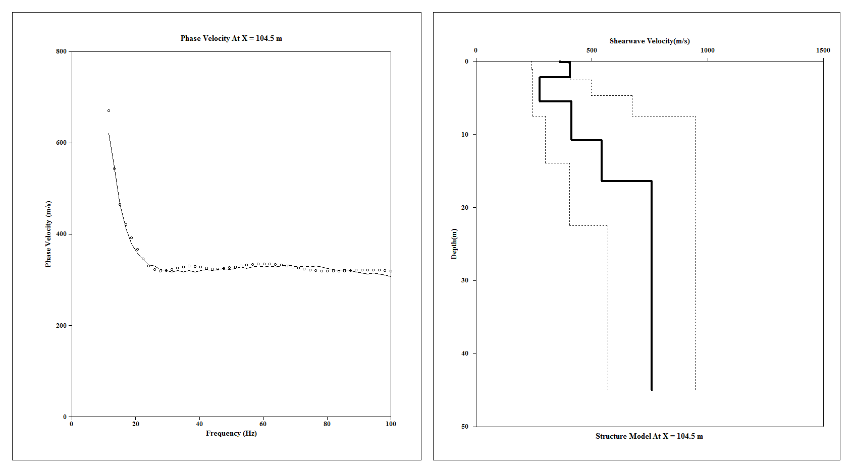

反演分析结果例

（四）成果可视化：用色彩解读地下隐患

1）速度云图：以横波速度为变量，绘制二维彩色断面图，直观呈现地层密实度。

2）病害判译：

- 低速区：提示疏松、脱空或空洞病害；

- 高速区：对应密实或坚固地层；

3）参数转化：结合地质资料，可将速度数据转换为标准贯入度等工程参数，辅助工程决策。

剪切波速度可视化云图示例

五、技术亮点总结

六、应用场景与价值

1）适用范围：城市道路、高速公路、市政管网等地下病害检测。

2）核心价值：

- 非开挖检测，减少道路破坏；

- 快速定位隐患，降低养护成本；

- 量化评估地层状态，支撑精准决策；

结语：瞬态面波法凭借其高效抗噪的采集工艺与智能精准的处理技术，正成为道路空洞检测的“透视眼”。从数据采集到病害判译的全流程革新，不仅提升了检测精度，更让地下隐患无所遁形，为城市道路安全保驾护航！
