城市道路空洞的“透视术”：地面-管道雷达协同探测与联合成像技术

城市道路空洞的“透视术”：地面-管道雷达协同探测与联合成像技术

在繁华喧嚣的城市中，道路如同城市的血脉，承载着人流与物流的畅通。然而，随着城市建设的不断推进，道路下方隐藏的空洞问题逐渐凸显，成为威胁公共安全的一大隐患。为了守护这条城市生命线，科学家们研发出了地面-管道雷达协同探测技术，这一创新技术如同“透视术”，能够精准识别道路下方的空洞，为城市道路安全筑起一道坚实的屏障。

城市道路塌陷

一、道路空洞：城市安全的隐形威胁

道路空洞，这个看似不起眼的问题，实则潜藏着巨大的风险。由于地下管线老化、土壤侵蚀、施工不当等多种因素，道路下方可能形成空洞或疏松区域。这些空洞不仅会影响道路结构的稳定性，还可能在重载车辆碾压或极端天气影响下引发道路塌陷，导致交通中断、车辆受损甚至人员伤亡。因此，及时发现并修复道路空洞，对于保障市民出行安全、维护城市形象至关重要。

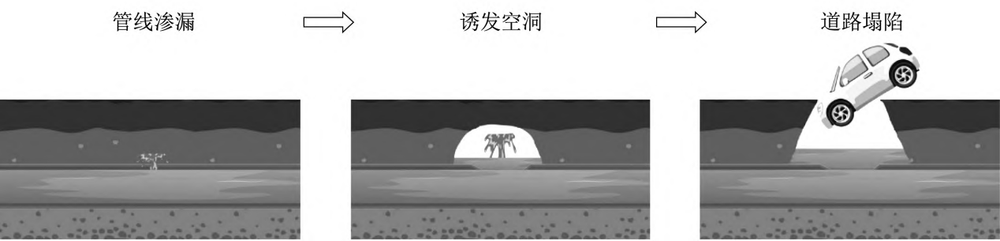

管道渗漏诱发路面塌陷示意图二、地面-管道雷达：协同探测的创新力量

城市道路空洞是造成道路塌陷事故的主要原因之一，而空洞的形成往往与地下管线病害渗漏有关。针对这一问题，提出了一种地面-管道雷达协同探测技术。这一技术结合了地面雷达和管道雷达的优势，通过协同探测与数据联合成像，实现对道路下方空洞的精准定位与识别。

地面雷达主要用于探测道路表层及浅层地下的空洞，通过向地下发射高频电磁波并接收反射信号，绘制出地下结构的图像，揭示潜在的空洞。而管道雷达则专注于探测地下管线周边的空洞，它能够深入地下管线内部进行探测，发现那些地面雷达难以触及的空洞区域。

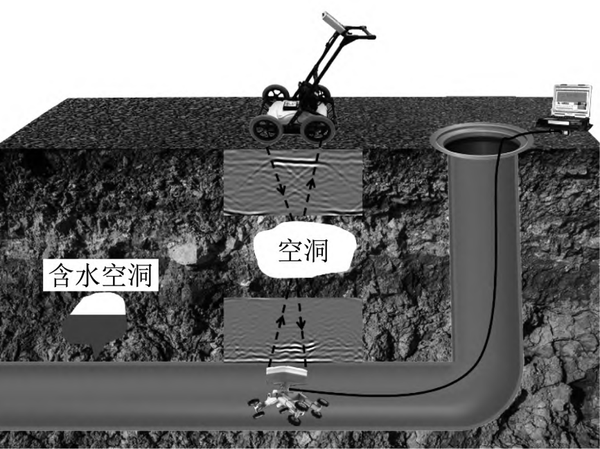

地面-管道雷达联合探测示意

三、协同探测与联合成像：精准识别的关键

地面-管道雷达协同探测技术的核心在于协同探测与数据联合成像。通过地面雷达和管道雷达的协同工作，可以实现对道路下方不同深度、不同位置的空洞进行全方位、无死角的探测。同时，利用先进的背向投影算法（BP）对探测数据进行联合成像，可以生成高精度的地下结构图像，清晰展示空洞的位置、形态和大小。

这一技术不仅提高了空洞探测的分辨率和准确性，还能够有效抑制成像目标边缘的反射伪影，实现对空洞顶部、底部以及混凝土管内部钢筋等结构的精准成像。这一创新技术的应用，为地下空洞的雷达数据解译提供了有力支持，为城市道路安全提供了坚实保障。

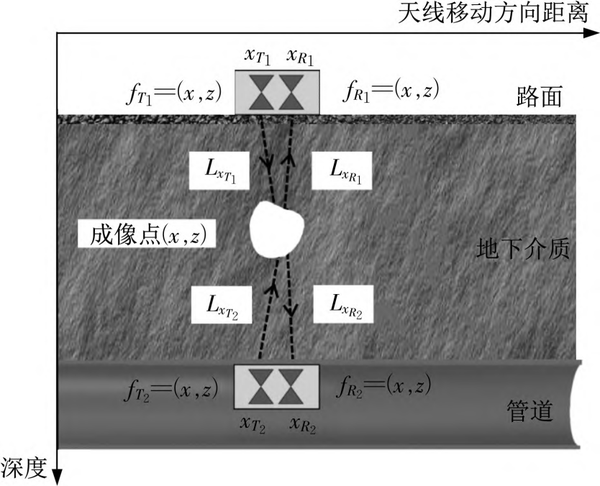

地面-管道雷达联合BP成像方法

四、应用成果：守护城市道路的生动实践

采用创新的地面-管道雷达联合成像算法，成功地将地面与管道的雷达数据融合，实现了精确的偏移成像。由于管道雷达是从管道内部向地面进行探测，因此在联合成像过程中，对管道雷达成像数据进行了必要的翻转处理。从图中可以清晰地看到，无论是在PVC管还是混凝土管的上方，空洞的顶部和底部反射都被准确地捕捉并成像。特别是在某次探测中，3#空洞底部与PVC管道顶部之间的10厘米间距得到了精确的显示，这充分证明了所提出的联合成像方法具有极高的精确度，能够准确分辨出空洞与地下管线之间的垂直距离。此外，在另一张图中，混凝土管顶部的钢筋也被清晰地成像，进一步验证了该算法的有效性和实用性。

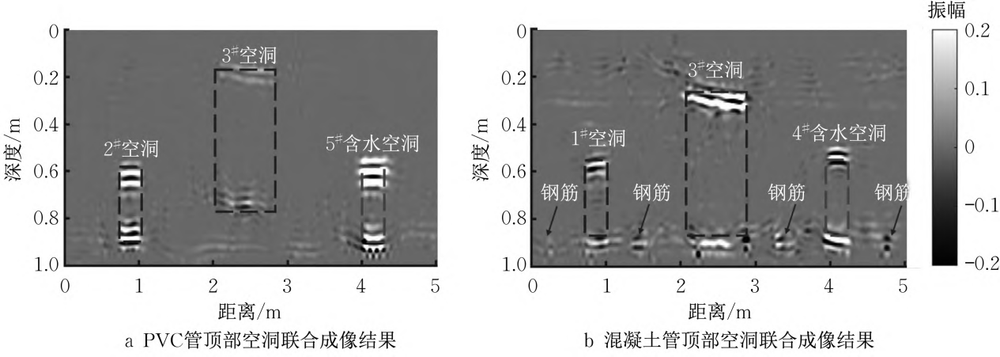

地面-管道雷达数据联合成像结果

五、未来展望：科技守护城市安全的无限可能

随着科技的不断发展，地面-管道雷达协同探测技术将不断完善和升级。未来，我们可以期待以下几个方面的发展：

在技术层面，通过优化雷达硬件和软件算法，进一步提高探测的分辨率和准确性，实现对更小、更深层次的空洞进行探测。

在智能化应用方面，引入人工智能和大数据技术，实现探测数据的智能分析和处理，提高检测效率，降低人工成本。

在多源数据融合方面，将地面-管道雷达与其他检测技术（如三维激光扫描、声波探测等）进行融合，形成综合检测体系，提高检测的全面性和准确性，为城市道路安全提供更加全面、精准的保障。

六、结语：科技之光照亮城市道路安全之路

地面-管道雷达协同探测技术如同一双“透视眼”，能够精准识别道路下方的空洞隐患。这一创新技术的应用，为城市道路安全提供了有力保障。让我们携手科技，共同守护这条城市生命线，为市民创造更加安全、便捷的出行环境。在未来的日子里，期待更多的科技创新能够照亮城市道路，为城市安全保驾护航，让科技之光照亮城市道路安全之路。

守卫繁华城市道路
